FPD直流隔离变送器
概述
FPD直流隔离变送器是一种将直流电压或电流信号按线性比例转换成互相电隔离的不同直流电压或电流信号的仪器。可用于发电机转子电压和电流的测量，并可广乏用于其它各种场合。
主要技术指标
引用标准： GB/T 13850-1998（IEC688-1992）
准确度等级： 0.2％F•S
长期稳定度： ≤±0.2%/年，无累计误差
温度影响： ≤100ppm/℃
响应时间：＜400ms
输出纹波：＜0.4% （峰-峰值）
输入功耗：电流＜0.2VA，电压＜0.1VA
工作频率：标称频率 ±10%
输出负载：电流输出 额定10V压降 最大15V压降（可选）
电压输出 额定2mA 最大5mA输出
输出负载影响：＜0.1%
辅助电源：额定电压 80%-120% 额定频率 90%-110%
允许过量输入：电流 3倍连续 10倍30秒 50倍1秒
电压最大2倍连续
电压试验：输入/输出/电源/外壳之间 2kV AC 1min IEC866
冲击试验： ANSI C37.90a/1973，IEC 255-4
（5kV 1.2/50us脉冲电压）
校正幅度： 满度最新±3%，零点最小±1%
磁场影响： 0.4KA/m 磁场强度变化＜0.05%
工作条件：温度﹣10～55℃相对湿度 ≤95% 无凝露
贮藏条件：温度﹣40～70℃相对湿度 ≤95% 无凝露

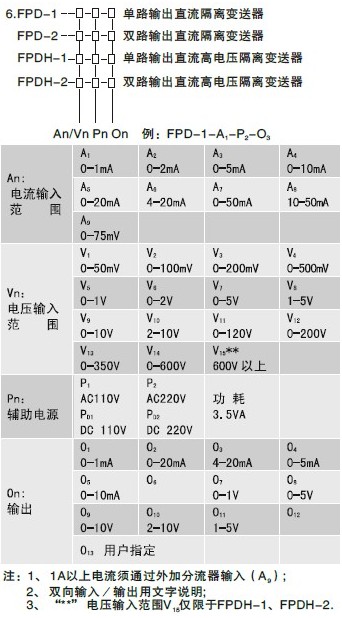

选型示意图
Model：FPD-1-A9-P2-O3
Input:0~75mVdc
Output:4~20mAdc
Aux:power:AC220V
描述：此产品为0~75mVdc输入，经隔离变送输出4~20mAdc,辅助电源为AC220V。
订货须知：1、请用户根据需要仔细核对产品名称、型号、参数和购买数量
2 、以上所列为常用规格，还可根据客户需求另行设计。
