信号隔离器在变频器谐波干扰中的应用

摘要
　　 信号隔离器（一进一出、一进二出、一进三出、一进四出、二进二出）采样4线制变送器输出的4-20mA电流信号，经过隔离后输出。本文对变频器的谐波产生机理、谐波干扰途径、谐波干扰的危害以及抑制谐波干扰常用的方法进行了分析。

下面简单介绍变频器谐波产生的机理、干扰、危害以及有效防止或抑制干扰的对策。

1 变频器接入配电电网变频器
　　直接接入配电变压器时输入电流波形的畸变，变频器接入配电电网电路，只是经过配电变压器，而不接任何交流电抗器和直流电抗器.

2 变频器产生谐波的机理
　　变频器的主电路一般为交 -直-交组成，外部输入 380 V/50 Hz 的工频电源经三相桥式不可控整流成直流电压信号，经电容滤波及大功率晶体管开关元件变为频率可变的交流信号,不限于通用变频器，晶闸管供电的直流电动机、无换向器电动机等凡是在电源侧有整流电路的，都将产生非线性引起的谐波。当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，从而产生谐波。

3 谐波干扰途径
　　变频器谐波干扰途径与一般无线电干扰一样分传导和辐射，在传导的过程中，与变频器输出线平行敷设的导线又会产生电磁耦合形成感应干扰，变频器输出侧谐波又会辐射，对附近的无线电设备产生干扰.

4 谐波干扰的危害
　　一般来讲变频器对容量大的电力系统影响不是很明显，而对容量小的系统，谐波产生的影响就不可忽略，它对公用电网是一种污染。

5 抑制谐波干扰的对策
　　谐波的传播途径是传导和辐射，解决传导干扰主要是在电路中把传导的高频电流滤掉或隔离；解决辐射干扰就是对辐射源或被干扰的线路进行屏蔽.

6 实例介绍
　　信号隔离器的选型以及选型实例介绍

常用规格实例

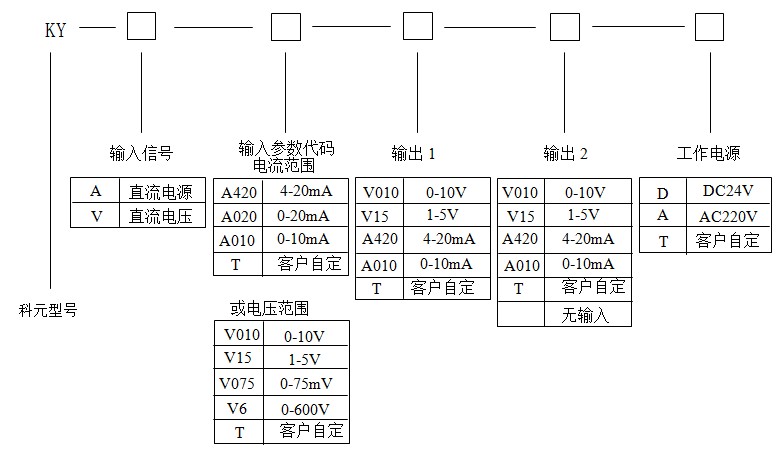

类型: KY-A-A420-2A420-D
输入:4-20mAdc
输出:4-20mAdc; 4-20mAdc
电源:DC24V
描述：此产品为一进二出信号隔离器，一路4-20mA直流信号输入，隔离变送输出二路直流信号，输出两路为4-20mAdc直流电流信号；辅助电源为直流24V。

7 结论
　　综上所述，可以了解变频器原理以及变频器谐波产生的机理，变频器谐波以及其危害性。在抑制治理上可采用无源滤波器、有源滤波器，减少回路阻抗，切断谐波传输路径及开发使用无谐波污染的绿色变频器等措施。随着电力电子技术以及微电子技术等的飞速发展，在治理谐波问题上将会迈上一个新的台阶，将变频器产生的谐波控制在最小范围内，达到科学合理用电，抑制电网污染，提高电源质量。所以分析和研究信号隔离器抑制谐波干扰具有非常重要的意义。
