KYB3366型充电桩直流电能表
一、概述
KYB3366型充电桩直流电能表是我公司生产的新一代产品,采用液晶显示,具有RS485通讯功能可用与微机进行数据交换,适合直流充电桩,蓄电池,太阳能电池板等直流信号设备电量测量和电能计量使用,亦可用于工矿企业,民用建筑,楼宇自动化等现代供配直流电系统.由测量单元、数据处理单元、通讯单元、显示单元等组成，具有电能计量、数据处理、实时监测、LCD 显示功能。电能表具有高倍过载、高精度、低功耗、停电数据自动保存、长寿命等特点。本电表符合Q/GDW1825-2013 《直流电能表技术规范》、GB/T29318-2012《电动汽车非车载充电电能计量》、Q/GDW 364-2009《单相智能电能表技术规范》相关技术标准要求。
KYB3366型电子式充电桩专用直流电能表产品有多种不同型号，产品功能众多，可满足目前国内外不同场合的特殊要求。
充电桩直流电能表的主要功能如下：
正反向电能单独计量，组合电能=正向+反向；
电压、电流、功率测量；
上12 个月结算电能；
具有日历、计时和闰年自动切换功能，具有校时功能。其中广播校时的时钟误差不得大于5 分钟，在零点前
十分钟内不准校时，每天只允许校时一次；
具有两套费率时段，可通过预先设置的时间实现两套费率时段的自动切换，每套费率时段全年至少可设2个时区，24 小时内至少可设8 个时段，时段最小间隔为15 分钟，时段可跨零点设置；
具有最近10 次的编程记录和最近10 次的校时记录；
调制红外通讯接口和RS-485 通讯接口，采用DL/T645-2007 通讯协议和Modbus（RTU 格式）协议，RS485的通讯速率可在1200bps、2400bps、4800bps、9600bps、设置，调制红外的通讯速率固定为1200bps。
二、规格及主要技术参数
准确度等级：0.5 级、1 级（以产品标示为准）
额定电压(Un)：24V、48V、100V、350V、500V、700V、750V、1000V 等
额定电流(Ib)：50A、100A、200A、300A、500A 等可设置（最大测量值7999.9999A）75mV 等规格分流器接入（以产品标示为准）
脉冲常数：以实际铭牌标注为准
辅助电源：供电电压，DC20V~60V 或AC85~265V/DC100~330V 可选
外型尺寸：160± 0.5 mm（长度）×112± 0.5 mm（宽度）×58± 0.5 mm（厚度）
重 量：约0.5kg

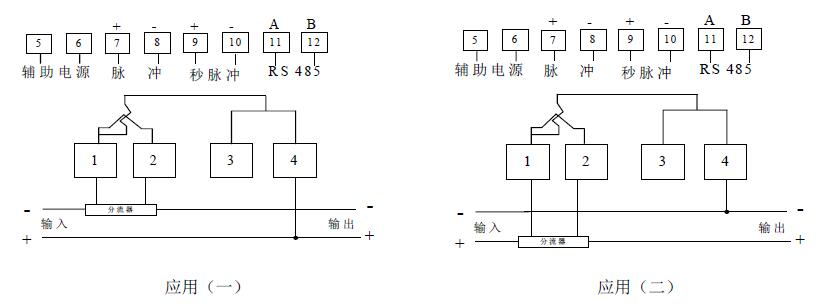

三、外置分流器接入接线图如下图所示
注：当电压与电流信号全为正或负值时，功率将表示为正，计量正向电能；当电压与电流一正一负时，功率
将表示为负，计量反向电能;
当分流器在正线上时，测量电压电流为负值。
KYB3366型充电桩直流电能表广泛应用于充电桩行业,在国内有着广泛的应用,如需更多关于直流电能表资料,请联系我们公司工作人员。
